Прогрессивная развертка против чересстрочной.

Сегодня существуют два различных способа перевода изображения: чересстрочная развертка и построчная развертка. Выбор способа производится в зависимости от того, для какой цели будет использован видеопоток, нужно ли четкое изображение движущихся объектов и возможность фиксировать мелкие детали движущегося изображения.

Чересстрочная развертка.

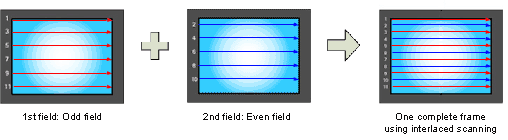

Для этого способа используется метод, разработанный для электронно-лучевой трубки TV мониторов (CRT) которые состоят из 576 видимых горизонтальных строк на стандартном телеэкране. Поочередное сканирование строк делит их на разрозненные и однородные строки, а затем поочередно обновляет их по 30 кадров в секунду. Небольшая задержка между обновлением строк создает некоторое искажение или "зубчатость". Это происходит из-за того, что только половина строк сохраняет связь с движущимся объектом, а половина в этот момент обновляется.
Прогрессивная развертка против чересстрочной
Чересстрочная развертка использовалась аналоговыми камерами, телевидением и VHS видео очень долгое время. До сих пор этот метод является наиболее подходящим для определенного применения. В настоящее время, с появлением LCD и TFT мониторов, DVD и цифровых камер, эта технология меняется. Сейчас альтернативным методом подачи изображения на экран является построчная развертка.

Построчная развертка.

Прогрессивная развертка против чересстрочной

Прогрессивная развертка в противоположность чересстрочной сканирует картинку целиком, строку за строкой каждую шестнадцатую секунды. Другими словами, зафиксированное изображение не разделяется и не расщепляется, как при чересстрочной развертке. Монитору компьютера не нужно чередование, чтоб вывести изображение на экран. Нет эффекта "мерцающего изображения". В применении к удаленному наблюдению это дает возможность разглядеть мелкие детали изображения, например, убегающего человека. Такой метод сканирования дает наилучший эффект при использовании монитора высокого качества.

Пример: фиксация движущихся объектов.

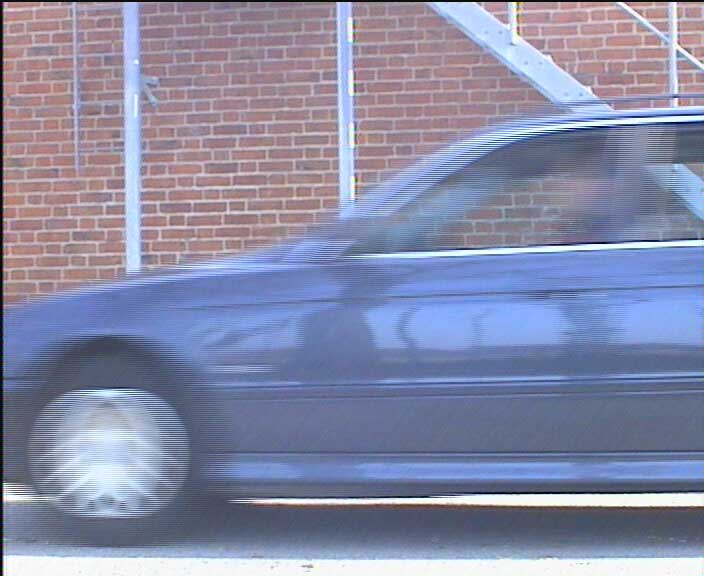

Когда камера фиксирует движущийся объект, четкость изображения зависит от используемой технологии. Сравните эти изображения формата JPEG, записанные тремя разными камерами с использованием построчной развертки, 4CIF чересстрочной развертки и 2CIF чересстрочной развертки соответственно.

Пожалуйста, обратите внимание на то, что:

Все системы хорошо отображают задний план
При использовании чересстрочной развертки появляется эффект зубчатого края

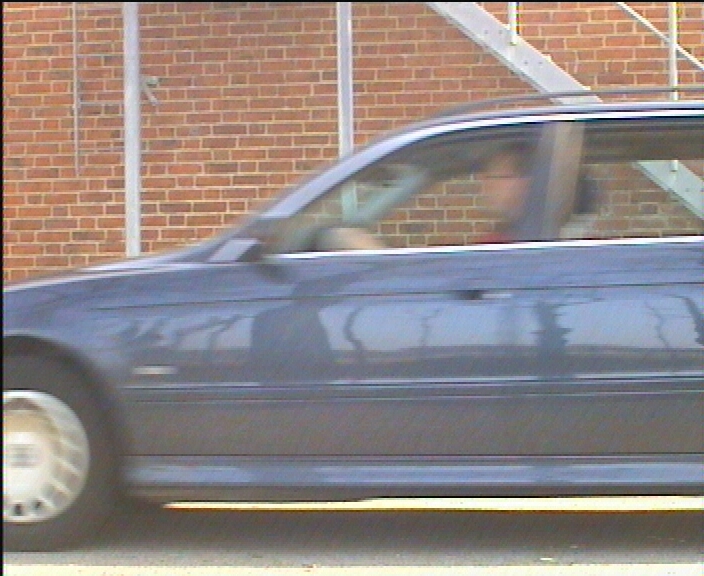

На втором примере размытость изображения движущегося объекта вызвано недостаточностью разрешения

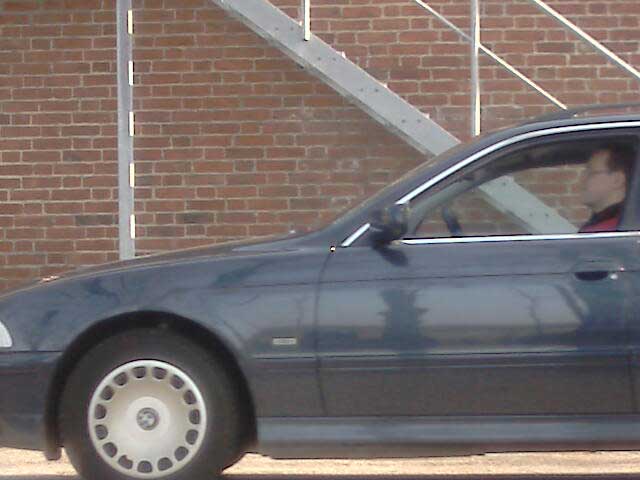

Разглядеть водителя возможно только при прогрессивной развертке

Построчная развертка.	Чересстрочная развертка.	2CIF
