Инсталляция AXIS 240

[Начало] [Предыдущая] [Следующая] [Содержание]

Этот раздел содержит краткое описание разъемов и индикаторов AXIS 240, а также последовательность подключения.

Последовательность инсталляции

Шаг 1. Распаковка и проверка оборудования

Распакуйте и проверьте наличие всех позиций согласно перечисленному ниже списку. Свяжитесь с дилером, если что-то из наименований имеет видимые повреждения или отсутствует. Все материалы упаковки подлежат вторичной переработке.

AXIS Online CD
AXIS Online CD содержит простой в использовании электронный каталог, включающий все последнее программное обеспечение AXIS для продуктов, утилиты, статьи, руководства пользователя, технические описания и многое другое. Он предназначен для всего спектра оборудования Axis.

Процедура запуска для Windows
AXIS Online CD автоматически стартует с локального CD в среде Windows 95 и NT. Пользователи Windows 3.1 должны непосредственно обратиться к корневой директории CD и запустить файл setup31.exe из Менеджера файлов Windows.

Процедура запуска для Macintosh, UNIX и OS/2
Обратитесь к корневой директории CD и выберите файл start.pdf из любого приложения для работы с файлами.

Замечание:

• Если Adobe Acrobat Reader 3.0 еще не инсталлирован на Вашем компьютере, то его необходимо проинсталлировать, он находится в папке tools/Acrobat/. Более подробную информацию об именах директорий можно найти в файле readme.txt.

HTML интерфейс
Можно обращаться к содержимому AXIS Online CD средствами Web браузера, выбрав кнопку HTML в главном диалоге инсталляции. Этот интерфейс позволяет сетевому администратору предоставлять информацию с CD по сети intranet, используя лишь URL ссылку.

Шаг 2. Ознакомление с разъемами и индикаторами

Прочитайте следующую информацию для ознакомления с AXIS 240, обратив особое внимание на то, где и какие разъемы и индикаторы находятся. Эта информация будет необходима при последующих шагах инсталляции.

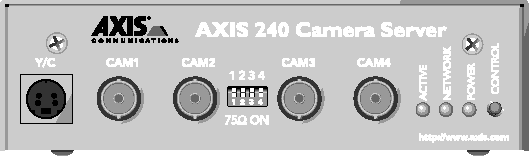

Разъемы

Входы от камер
AXIS 240 имеет 4 коаксиальных/BNC разъема "CAM" и один разъем S-видео (Y/C). Формат видео сигнала от подключенной камеры, т.е. NTSC, PAL, Black/white 50Hz или Black/white 60Hz, определяется автоматически.

Микро переключатели
Каждый коаксиальный вход CAM имеет входное сопротивление 75 Ohm . В стандартном состоянии при входном сопротивлении переключатель находится в нижнем положении. Если AXIS 240 подключается параллельно с другим оборудованием, то мы рекомендуем отключить это сопротивление с помощью переключателя. В противном случае качество картинки может ухудшиться.

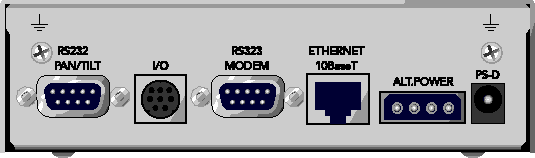

I/O
Миниатюрный разъем Mini-DIN с 8 контактами имеет четыре входа для асинхронного подключения к AXIS 240. Назначение этого разъема полностью описывается в Приложение E - Асинхронные порты ввода/вывода.

Позиционер
Модем
Два 9-пиновых D-sub разъема являются последовательными RS232 портами, обычно используемыми для подключения позиционера и модема. Они обсуждаются более подробно в Приложение F - Последовательные порты RS232.

10BaseT
Разъем витой пары Ethernet 10BaseT (RJ-45) предназначен для подключения в сеть.

Питание
Штырьковый разъем (PS-D) предназначен для подключения блока питания AXIS 240. Имеется также альтернативный разъем подключения питания.

Внимание!

• Поставляемый с AXIS 240 блок питания специфичен для каждой страны! Пожалуйста, проверьте тип блока питания перед включением.

Индикаторы

Active
Интикатор Active мигает один раз при обработке каждого кадра с одной из подключенных камер.

Power
Индикатор Power обычно светится. Если он не горит или мигает, то это означает наличие некоторых проблем с питанием AXIS 240.

Network
Индикатор Network периодически мигает, отображая активность в сети.

Кнопка Control

Кнопка Control используется для различных целей, например, для восстановления исходных установок, срабатывания CRON-скрипта и т.д. Более подробную информацию см. в соответствующих разделах Руководства пользователя.

Серийный номер

Серийный номер находится на наклейке, прикрепленной снизу AXIS 240. Обратите внимание на то, что серийный номер AXIS 240 совпадает с Ethernet адресом этого устройства.

Шаг 3. Подключение камер к AXIS 240

Подключите камеры к AXIS 240 посредством соответствующих кабелей и разъемов. AXIS 240 может работать с не более чем четырьмя камерами с коаксиалом//BNC и одной с S-видео интерфейсом.

Дополнительно можно подключить позиционер к порту RS232 Pan/Tilt для автоматического задания положения камеры. AXIS 240 может управлять одним позиционером в один момент или несколькими позиционерами, если они подключены по дейзи-цепочке. Обратитесь к документации по позиционеру относительно подключения его к камере.

Шаг 4. Подключение AXIS 240 в компьютерную сеть

Подключение AXIS 240 в компьютерную сеть необходимо осуществлять в данной последовательности:

1. Подключить AXIS 240 к сети, используя разъем Ethernet 10baseT.
2. Подключить блок питания к AXIS 240 и включить их в сеть питания.
3. Убедиться, что индикатор Power постоянно горит.

Шаг 5. Задание Internet адреса

Для получения доступа к AXIS 240 из Web браузера, необходимо присвоить и загрузить правильный Internet адрес.

В Раздел 3 - Присвоение Internet адреса описывается, как это сделать.

Шаг 6. Проверка инсталляции

После определения правильного Internet адреса необходимо протестировать подключение AXIS 240 к компьютерной сети.

1. Запустите Web браузер и введите имя или Internet адрес:

http://camserv/

или

http://172.16.253.80/

Страница Home сервера AXIS 240 появится на экране.

1. Все порты в камере активны по умолчанию. Выберите режим Settings и затем нажмите кнопку Video для отображения конфигурации страницы с видео-параметрами Configuration-Video. Выберите базовую ("по умолчанию") камеру и отключите неиспользуемые порты камер.
2. При использовании позиционера необходимо конфигурировать AXIS 240 согласно описанию в Приложение F - Установка AXIS 240 при подключении позиционера.
3. Вернитесь на страницу AXIS 240 Home. На ней будет представлено только что полученное изображение с базовой камеры.
4. Для улучшения четкости изображения измените фокус камер. Обратитесь к документации по камерам для получения информации по этому поводу.
5. Проверьте результат изменений с помощью нескольких новых картинок. Для того чтобы их получить, достаточно просто дать команду "reload" Web браузеру.
6. Если к AXIS 240 подключено несколько камер, то для получения изображений от них всех выберите режим Pan/Tilt Control. Переместите одно из изображений в левую часть экрана, и оно станет отображаться в главном окне. Если камера имеет позиционер, то можно менять ее ориентацию, используя кнопки управления (control). Обратите внимание, что страница управления позиционером Pan/Tilt Control может быть защищена паролем. Его можно задать на странице Configuration-Pan/Tilt. На этом инсталляция будет завершена и получаемые кадры могут быть интегрированы в те или иные приложения.

Замечания:

• При использовании Netscape Navigator можно мгновенно наблюдать за изменениями, выбрав режим Server Push. В случае Internet Explorer необходимо сначала загрузить компонент ActiveX с web сайта AXIS 240, для того чтобы изображения автоматически обновлялись. Затем выберите ActiveX на странице Server Push. Функции автоматического обновления описаны в части "Автоматическое обновление изображений".
• Web страницы могут храниться локально на компьютере для повышения быстродействия работы браузера, и в некоторых случаях AXIS 240 может отображать не последнее полученное изображение, а несколько более раннее, хранимое в его внутренней памяти. Для получения таких изображений просто выберите функцию "reload" Web браузера.
