Последовательные порты RS232

Два 9-контактных разъема (DB9) являются последовательными портами RS232 у сервера AXIS 240. Они предназначены для подключения дополнительного оборудования, например модема и позиционера.

Данное Приложение рассказывает о функциональных возможностях последовательных интерфейсов RS232. В нем также содержатся инструкции по установке и конфигурированию модема и позиционера для их управления от AXIS 240.

Физическое соединение

Назначение контактов

Ниже приведена диаграмма разъема RS232 AXIS 240 и назначение входящих в него контактов.

GND в последовательном порту не соединена напрямую с питанием. Всегда используйте два независимых источника питания! Соединение GND с разъемом питания "сожгет" AXIS 240.

Установка AXIS 240 как модемного сервера

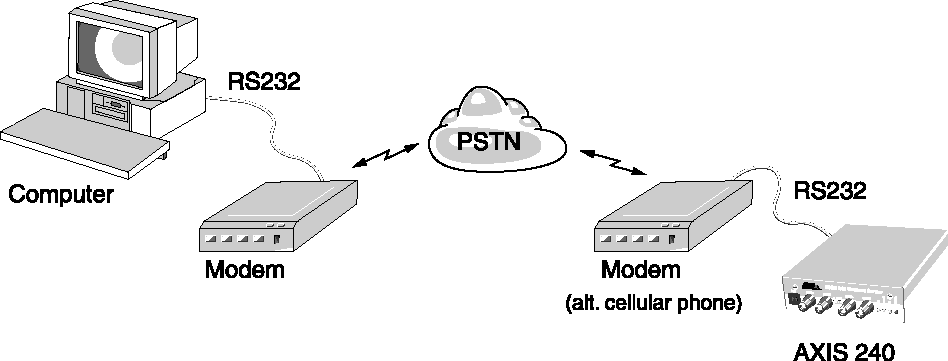

Средства модемного сервера, входящие в AXIS 240, позволяет передавать изображения по телефонным линиям. Подключив стандартный модем к AXIS 240, можно загружать кадры в удаленный компьтер.

Конфигурирование последовательного порта при подключении модема

 RTS/CTS
Средства модемного сервера AXIS 240 на аппаратном уровне позволят устанавливать соединение (RTS/CTS handshaking). В таком режиме достаточно кабеля RS232 для подключения модема к компьютеру и к AXIS 240.

Кабель
Для большинства модемов стандартной является следующая распайка кабеля RS232:

Замечания:

• Некоторые модемы поставляются с 25-штырьковыми кабелями на обоих концах. Если есть именно такой кабель, то необходимо использовать переходник DB25 "папа" - DB9 "мама" с распайкой, описанной выше. Нельзя использовать нуль-модемный!
• Для получения более подробной информации о совместимых сотовых телефонах и модемах связывайтесь с Axis.

Конфигурирование модема

Перед тем как передавать файлы с AXIS 240, необходимо правильно сконфигурировать подключенный к нему и удаленный модемы.

Для конфигурирования модема US Robotics 28k8+ делайте следующее:

1. Подключите модем к терминалу/компьютеру.
2. Убедитесь что модем отвечает, используя команду AT.
3. Продолжите конфигурирование согласно приложенной ниже сессии (команды пользователя выделены жирным шрифтом):

at  OK  at&f ;загрузка фабричных установок  OK  at&b1 ;зафиксировать DTE-DCE передачу  OK  at&h1 ;установка соединения в режиме CTS  OK  atm0 ;выключить динамик  OK  ate0 ;отключить эхо команд Замечание: Это отражение введенных команд. OK at&w ;Загрузить установки в модем OK  ---------Готово !----

4. После каждого включения питания желательно убедиться в том, что в модем загружены заданные установки, для чего наберите команду ati4.
5. Для того чтобы проверить, что установки сохранились, выключите и включите питание модема.
6. Наберите ati4. Можно не увидеть то, что набираете в этот момент, но если видите, то проверьте DIP переключатели модема и убедитесь в правильности отработки команды ate0. Отображаемая копия (dump) новых установок должна быть идентична той, которая была ранее сохранена. Если так и есть, то модем теперь можно подключать к AXIS 240!



Замечания:

• Изложенная выше сессия относится к модемам US Robotics.
• Пожалуйста, будьте крайне внимательны, ведь требуемые установки для других типов модемов могут отличаться от приведенных выше. Axis в настоящее время проверяет совместимость AXIS 240 с другими типами популярных модемов и в скором будущем выпустит информацию об их конфигурировании.
• Некоторые производители модемов требуют от пользователя использования DIP переключателя для отмены эха команд, т.е. например, модемы USR Sportster 28k8 требуют, чтобы DIP переключатель ? 4 был установлен в положение "DOWN".

Стандартные установки модема
Стандартные установки для факс-модема US Robotics Sportster Vi 33600 приведены ниже:

Замечание:

• Экранный дамп (dump) модема может отличаться от приведенного выше, так как установки варьируются в зависимости от типа модема.

Конфигурирование AXIS 240

После установки модема необходимо таким образом сконфигурировать AXIS 240, чтобы он мог управлять модемом. Для этого можно использовать несколько методов:

• Web браузер
• Кнопка Control
• FTP

Web браузер

1. На странице Configuration - Modem включите последовательный режим, задав для параметра Serial mode значение Full Support.
2. Подключите модем к AXIS 240.
3. Включите модем.
4. Подождите несколько секунд и затем включите AXIS240. После этого начнут действовать новые установки.



Кнопка Control
В случае удаленных инсталляций, где нет непосредственного подключения к локальной сети, можно конфигурировать AXIS 240 для работы в последовательном режиме другим способом:

1. Перезагрузите AXIS 240, отключив и включив шнур питания.
2. Подождите 10 секунд.
3. Нажмите кнопку Control и держите ее нажатой, пока индикатор Active моргает.
4. Отпустите кнопку Control.
5. Два раза нажмите кнопку Control, когда индикатор продолжит моргать.
6. Подождите, пока индикатор Active перестанет моргать.
7. Перезагрузите AXIS 240, отсоединив и подсоединив шнур питания.

FTP

1. Залоггируйтесь к AXIS 240 командой ftp camserv где camserv - AXIS 240 имя хоста или Internet адрес.
2. Затем появится запрос имени пользователя и пароля. Используйте имя пользователя root, чей пароль по умолчанию pass.
3. Наберите команду get config для копирования AXIS 240 config file в директорию на рабочей станции пользователя.
4. Закрыть сессию (Log out) можно одной из команд quit, bye или exit, в зависимости от версии FTP.
5. Отредактируйте конфигурационный файл AXIS 240 config file, установив параметр SERIAL_MODE в FULL_SUPPORT.
6. Запустите новую FTP сессию.
7. После логгирования наберите команду put config для загрузки отредактированного файла в AXIS 240.
8. Опять закройте сессию (Log out).

Набор номера сервера

Можно связаться с модемным сервером AXIS 240, набрав команду ATDTnnnnnn, где nnnnnn телефонный номер модема, например ATDT555-1212. После этого AXIS 240 ответит на звонок и установит соединение.

После установки соединения появится приглашение от AXIS 240:

Меню помощи (Help Menu)
Наберите строку для отображения меню помощи:

Появится меню помощи:

Права доступа
Команды, доступные пользователю в пригласительном меню зависят от его пользовательских привилегий.

 Аббривиатуры
Все, не приводящие к серьезным последствиям, команды могут иметь более краткую аббревиатуру. В то же время, из-за их ограниченного числа, команды типа HardReset и SoftReset должны вводиться полностью.

 Super-user
Команда Su[username] используется для того, чтобы превратиться в другого пользователя. Например, команда Su root при правильном наборе пароля предоставит Вам доступ как пользователю с привилегиями root, включая использование команд Reset и SetDate.

 Zmodem
После установки соединения с AXIS 240 можно инициировать передачу файла. Наберите команду sz и далее имя передаваемого файла, как показано ниже:

Стандартная сессия zmodem представлена ниже:

Установка AXIS 240 при подключении позиционера

AXIS 240 предлагает несколько способов управления положением камеры через порт позиционера:

• Подключение AXIS 240 к камере через позиционер и управление ее положением через страницу Pan/Tilt Control
• Подключение AXIS 240 непосредственно к камере и использование параметров CGI в Web приложении для управления положением
• Подключение AXIS 240 непосредственно к камере и использование приложений для клиента TCP для управления положением

Позиционер

При инсталляции позиционера необходимо:

1. Подключить позиционер к соответствующему порту AXIS 240, используя кабель RS232.
2. На странице AXIS 240 Home выбрать Settings (Установки). Последует запрос ввести имя пользователя и пароль. По умолчанию используйте root и pass.
3. Выберите Pan/Tilt (Позиционер).
4. Выберите Driver (тип устройства). Выберите из ниспадающего меню тип используемого позиционера. Выберите Store driver (Запомнить тип позиционера) и restart (Перезапуск).
5. Выберите Settings.

Canon
Задайте подключенную к позиционеру камеру. Выберите Store device settings (Сохранение установок позиционера).

 Sony
Позиционеры Sony могут быть использованы с тремя камерами при их подключении по дейзи-цепочке. Задайте номер подключенной камеры для каждого Camera ID 1-3. Выберите Store device settings.

 VideMech
Устройство VideMech может подключать до пяти приводов в случае подключения через адаптер RS485. Для каждой подключаемой камеры выверите соотвествующий тип привода и задайте адрес 1-255. Учтите, что адрес 255 означает, что управляющие сигналы будут передаваться на все подключенные приводы. Выберите Store device settings.

Выберите затем Special VideMech Settings (Специальные установки VideMech). Задайте следующие параметры:

Выберите Store Special Settings. Выберите Back для перехода на страницу Configuration Pan/Tilt.

 Ernitec
Устройство Ernitec может подключать до 5 видеокамер при использовании адаптера RS485. Для каждой подключаеймой камере активизируйте поддержку позиционера и задайте адрес 1-255. Выберите Store device settings.

1. Выберите Port. При необходимости измените значения параметров Baud rate (скорость передачи), Data bit, Stop bit и Parity для порта позиционера. Выберите Store для сохранения параметров порта.
2. Выберите страницу Pan/Tilt Control для проверки правильности задания параметров позицонера и порта.

Протокол HTTP

AXIS 240 поддерживает операции ввода-вывода по порту позиционера, используя протокол HTTP. Это свойство может быть использовано для изменения положения камеры или для управления простыми устройствами типа переключатель реле и т.д.

 Для активизации операций ввода-вывода по HTTP через порт позиционера необходимо сделать следующее:

1. Выберите Settings на основной странице AXIS 240 Home. Последует запрос на ввод имени пользователя и пароля. По умолчанию используйте root и pass соответственно.
2. Выберите Pan/Tilt (Позиционер).
3. Выберите Driver (Привод). Затем выберите тип привода как "HTTP input/output driver". Выберите "Store driver and restart".
4. Выберите Port. Измените параметры скорости передачи (Baud rate), количество информационных битов (Data bit), и стоповых битов "Stop bit", а также четность "Parity". Выберите "Store device settings". После этого порт Pan/Tilt можно использовать для ввода-вывода по протоколу HTTP. Список CGI параметров доступных для использования приведен в "CGI параметры".



Протокол TCP

Вместо использования позиционера положение камеры можно задавать непосредственно из клиентского приложениия TCPчерез последовательный порт Pan/Tilt.

Для активизации работы порта Pan/Tilt в режиме ввода-вывода по TCP сделайте следующее:

1. Подключите порт Pan/Tilt AXIS 240 к Pan/Tilt порту камеры, используя кабель RS232.
2. Выберите Settings на основной странице AXIS 240 Home. Последует запрос на ввод имени пользователя и пароля. По умолчанию используйте root и pass соответственно.
3. Выберите Pan/Tilt.
4. Выберите Driver и "TCP input/output driver". Выберите "Store driver and restart".
5. Выберите Settings. Задайте номер порта TCP. Обратите внимание на то, что клиентское приложенеие TCP также должно использовать этот порт TCP при работе с AXIS240. Выберите "Click Store TCP port and restart".
6. Выберите Port. Измените параметры скорости передачи Baud rate, количество информационных битов Data bit, стоповых битов Stop bit и четности Parity. Выберите Store port settings.
