Миниатюрный 8-контактный разъем предназначен для подключения внешних устройств к AXIS 240. Данное приложение описывает функциональные возможности, которые можно использовать при работе с внешними устройствами.
Последовательный порт обеспечивает интерфейс с двумя управляемыми сервером реле и четырьмя цифровыми входами.
Контакты и сигналы
Диаграмма с изображением последовательного порта и таблица с информацией о каждом контакте представлены ниже.
| Контакт | Назначение |
|---|---|
| 1 | Реле (Max 24V AC/DC, 100mA) |
| 2 | Реле (Max 24V AC/DC, 100mA) |
| 3 | Не используется |
| 4 | Вход 3 |
| 5 | Вход 4 |
| 6 | Вход 1 |
| 7 | Вход 2 |
| 8 | "Земля" |
"Земля" на порту ввода-вывода не подключена напрямую к разъму питания. Всегда используйте два независимых источника питания! Подключение "земли" к разъему питания приведет к выводу из строя AXIS 240.
Замечание:
Файлы управления вводом-выводом
Состояние портов ввода-вывода может контролироваться и задаваться соотвествующим программным обеспечением, имеющемся в AXIS 240. Из стандартного Web браузера можно получать доступ к файлам ввода-вывода для управления реле или наблюдения за состоянием входных линий.
Для доступа к файлу ввода-вывода наберите следующий URL:
| http://camserv/io/ |
Для доступа к соответствующим файлам нужно иметь права пользователя root, поэтому появятся запросы для ввода имени пользователя и его пароля. Введите root и задайте пароль (по умоляанию это pass).
После авторизации доступа будут отображены следующие файлы:
| relayon.txt, relayoff.txt, input.txt |
Можно использовать релейные выходы для управления различными устройствами с максимальной нагрузкой в 24В AC/DC и 100mA. При подключении дополнительных схем можно использовать их же для управления устройствами с большей нагрузкой.
Можно задавать состояния "Включено" и "Выключено" простым нажатием на relayoff.txt или relayon.txt по указанному ранее URL. Нажатие на каждый их них приведет к появлению соответствующего сообщения:
Relay is Off  Relay is On |
Ввод цифровых данных
Четыре цифровых входа позволяют задавать моменты получения кадров или других функций. Конечно, при этом необходимо использовать CRON скрипт для задания алгоритма обработки события.
Примером использования может служить подключение контактного датчика к стандартной двери, при открытии или закрытии которой фиксируются изображения проходящих через нее людей.

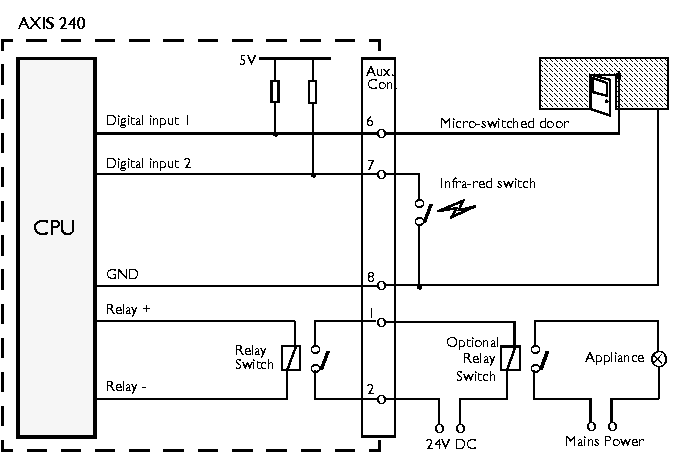

Пример схематической диаграммы использования последовательного порта AXIS 240 для некоего абстрактного приложения
Состояние каждого из цифровых входов отображается в виде текстовой строки. Состояние входов может быть получено после осуществления их "считывания" нажатием на линк input.txt в URL файла ввода-вывода. Строка состояния позволяет определить время и длительность споследнего события срабатывания для каждого входа:
| input:1 current:0 last:1 pulse:2 time_of_change:12.22 input:2 current:1 last:0 pulse:6 time_of_change:14.43 input:3 current:0 last:1 pulse:1 time_of_change:09.13 input:4 current:0 last:1 pulse:4 time_of_change:12.25 |
Таблица, приведеннная ниже, содержит описания командных строк для входных портов:
| Строка | Описание |
|---|---|
| input: | Ссылка на входной порт Input n (Input 1= 6, Input 2 = контакт 7, Input 3 = контакт 4, Input 4 = контакт 5) |
| current | Текущее состояние порта (Логически высокий уровень = 1, низкий = 0) |
| last | Результат последней операции `считывания' |
| pulse | Количество логических переходов "1-0" по входу с момента последнего считывания |
| time_of_change | Время последнего изменения состояния входа. |
Замечание:
