Операционные системы
Все виды операционных систем с TCP/IP и HTTP
браузерами, поддерживающими HTML (версии 0.9 и выше)
и JPEG файлы. К таким браузерам относятся Netscape Navigator
1.22 и Microsoft Internet Explorer 1.0 и их более новые версии
Web браузеры
Netscape Navigator, Microsoft Internet Explorer и Web TV, Oracle Power Browser, NCSA
Mosaic, Chimera
Протоколы
HTTP, FTP, TCP, IP, ARP, RARP, BOOTP, SMTP, PPP и ICMP.
Инсталляция
Присвоение IP адреса командой ARP, RARP или BOOTP.
Непосредственное подключение к Etnernet или к модему
для удаленного доступа. Не требуется никакого
специального программного обеспечения, работает
со стандартными средами Windows, UNIX или OS/2.
Сетевое управление
Конфигурирование и отображение состояния
средствами стандартного Web браузера.
Обновление программного
обеспечения
FLASH память позволяет осуществлять
централизованное или удаленное обновление по
сети, используя протокол FTP. Все новые версии
программного обеспечения находятся на WWW фирмы
AXIS и предоставляются для копирования бесплатно.
Видеовходы
4 стандартных видеовхода (75 Ом), поддерживают NTSC
или PAL форматы, не требуют использования
терминаторов. Каждый вход автоматически
определяет формат передачи NTSC или PAL.
Видеоформаты
NTSC, PAL, чернобелый 50Hz или чернобелый 60Hz.
Видеокабель
Максимальная длина: 250м коаксиального кабеля
RG75Ом.
Изображения
Размер изображений программируется заданием CGI
параметров с максимальным разрешением 704 x 576.
Возможен зум с разрешением 352 x 288. Задаются
параметры вращения, качества, цветности
изображения, зеркального эффекта и т.д. Режим Server
push предназначен для обновления изображений с
максимальной быстротой.
Разрешение
AXIS 240 поддерживает следующие виды кадров:
Тип файла | Размер в пикселах (PAL) | Время создания | Размер в пикселах (NTSC) | Время создания |
---|---|---|---|---|
JPEG | 176 x 144 | 0.5с | 160 x 112 | 0.5с |
JPEG | 352 x 288 | 0.7с | 320 x 240 | 0.7с |
JPEG, BMP | 704 x 576 | 16с | 640 x 480 | 15с |
Размер результирующего файла зависит от установок AXIS 240, освещенности и самого "фотографируемого" объекта. Объекты с простыми формами не имеют мелких деталей и размер файла их кадров меньше.
Производительность
JPEG файл с высоким качеством изображения 352 x 288
создается за 0.7 секунды. Используя режим SERVER PUSH,
может передаваться до 6 изображений в секунду.
Сетевой интерфейс
Ethernet 10baseT (RJ-45) витая пара.
Аппаратные средства
CPU: 32-битный RISC процессор (ETRAX).
Flash ПЗУ: 2.0 MБ
ОЗУ: 8 MБ
Последовательный порт
ввода-вывода
Миниатюрный 8-контактный разъем имеет 1 релейный
выход и 4 входа. Они программно управляются для
задач ввода/вывода и задания состояния
триггеров. Более подробная информация о нем
находится в "Приложение E
- Последовательный порт ввода-вывода" .
Разъем для модема
9 контактный разъем предназначен для подключения
модема по RS232 для работы в режиме удаленного
доступа. Более подробная информация содержится в
"Приложение F -
Последовательные порты RS232" .
Позиционеры
Можно управлять одним или нескольким
объединенными в дейзи-цепочку позиционерами по
RS232 последовательному интерфейсу. Имеется
встроенная поддердка позиционеров: Canon VC-C3, Sony
EVI-D30/D31, Sony EVI-G20/G21, Ernitec ICU и VideMech.
Рабочая температура
5-50°C.
Влажность
20-80% RHG, без образования конденсата.
Сертификаты
Электромагнитное излучение: FCC Class A, CE:EN
55022/1987,EN50082- 1/1992
Безопасность: EN 64950, UL, CSA.
Размеры
Высота: 4.0 см
Длина: 14.5 см
Глубина: 19.5 см
Вес
0.5 кг без блока питания.
Блок питания
12V AC, 9.6 VA, блок питания внешний (PS-D).
Альтернативное питание
(разъем PS-D):
11 - 18V DC, минимальный ток - 600 mA
10 - 15 V AC, минимальная нагрузка 7 VA
Не используйте ту же "землю", что и в
видеовходах, корпусе и т.д.
Альтернативное питание (разъем
POWER):
4.9 - 5.2V DC, минимальный ток 1A
Используется стандартный блок питания от
персонального компьютера, контакт 4=+5V, контакты 2
и 3 = "земля". Используется та же "земля",
что и во видеовходах, корпусе и т.д.
Все параметы могут быть изменены без предварительного извещения.

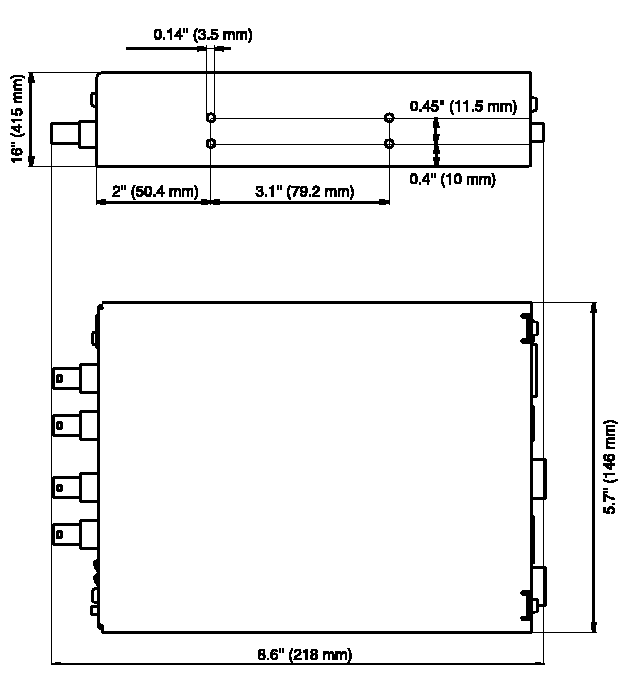

Габариты
