Использование AXIS 240

После инсталляции AXIS 240 и присвоения ему соответствующего Internet адреса, его можно использовать в каких-либо видео-приложениях.

Этот раздел описывает способы эффективного использования AXIS 240 с учетом всех его функциональных возможностей, включающих в себя:

Создание кадров - получение кадров различных форматов и их интеграцию в web страницы
Автоматическое обновление изображений - с использованием режимов Server push, Java image feed и Refresh image feed
Управление позиционером - изменение ориентации камеры средствами интерфейса Web браузера
Внутренние web сайты - использование файлов с кадрами в Internet
CRON скрипт - задание поведения AXIS 240 в зависимости от времени или внешних событий
CGI параметры - определение специальных параметров кадров и операции ввода/вывода согласно встроенного запроса URL

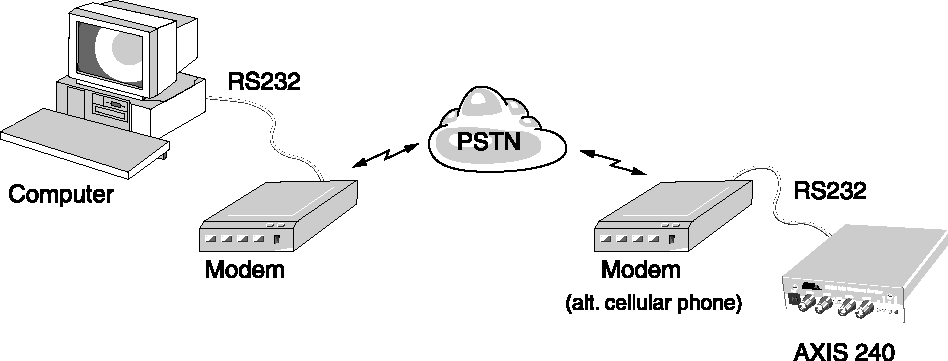

Протокол точка-точка (PPP) - удаленный доступ к AXIS 240 по последовательному каналу
Zmodem - загрузка изображений кадров на удаленный компьютер с использованием стандартных модемов

Замечание:

Процесс присвоения Internet адреса AXIS 240 описан в Раздел 3 - Присвоение Internet адреса.

Кадры

Получение кадров

Для каждого полученного кадра AXIS 240 создает файл с формате JPEG и сохраняет его во внутренней памяти.

Кадр на базовой странице Home
Для создания кадра, который отображается на базовой странице AXIS 240 Home, необходимо ввести имя или Internet адрес AXIS 240 в поле URL локального Web браузера.

Например,

http://172.16.253.80/

В результате этого AXIS 240 создает изображение размера "fullsize" в формате JPEG. При каждой перезагрузке (reload/refresh) страницы на странице AXIS 240 Home отображается новый кадр.

"Чистый" кадр
Для получения "чистого" кадра, не используя страницу AXIS 240 Home, нужно задать требуемый тип кадра в URL локального Web браузера, и он будет содержаться в JPEG файле. Можно создавать кадры с различными размерами, т.е. fullsize (нормальный), halfsize(половинный) и т.д.

Пример

http://172.16.253.80/fullsize.jpg

http://172.16.253.80/halfsize.jpg

Типы кадров

Можно изменять размер и вид кадров AXIS 240, начиная от кадров малого размера с высоким уровнем сжатия и заканчивая кадрами большого размера с высоким качеством (низким сжатием) отображения.

Размер файла зависит от нескольких факторов. Изображения с низким сжатием и большого размера имеют наибольший размер файла, однако при этом достигается наивысшее качество изображения. Изображения, содержащие большое количество деталей, также имеют наибольшие размеры. Как это свойственно для всех web приложений, обратной стороной увеличения размера и качества изображений является снижение быстродействия!

Следующие типы кадров имеются в AXIS 240:

Наименование	Размер в пикселах (PAL)	Размер в пикселах (NTSC)	Описание
fullsize.jpg	352 x 288 (30 kБайт)	320 x 240	Стандартное разрешение. Кадр создается аппаратно за 0.5 секунды.
halfsize.jpg	176 x 144 (15 kБайт)	160 x 112	Половинное разрешение. Создается аппаратно за 0.3 секунды.
lastshot.jpg	352 x 288 или 176 x 144	320 x 240 или 160 x 112	Предыдущий кадр, полученный с помощью любой камеры формата `fullsize' или `halfsize'. Основное назначение - приложения для архивирования и буферизации изображений.
hugesize.jpg	704 x 576	640 x 480	Кадр максимального разрешения. В противовес изоображениям `fullsize' и `halfsize', `hugesize' создается программно, для чего требуется около 18 секунд.
zoom.jpg	352 x 288	320 x 240	Центральный "кусок" из изображения 'hugesize'. Для создания требуется около 8 секунд.

Интеграция кадров в Web страницы

Следуйте следующим инструкциям для интеграции "живых" кадров в web страницы:

Создайте Web страницу любым средством для HTML, например, стандартным текстовым редактором или специальными средствами создания HTML типа Microsoft Internet Assistant, Front Page или Adobe PageMill.
Введите URL в Web браузере, который соответствует имени или Internet адресу AXIS 240 и типу требуемого кадра. Например:

http://camserv/fullsize.jpg

Добавьте HTML ссылку на кадр в целевую web страницу, как это показано ниже:

<HTML> <HEAD> <TITLE>Sample page</TITLE> </HEAD> <BODY> <H1>Welcome to my camera server demo</H1> <IMG ALT="Fullsize JPEG Image" SRC="http://camserv/fullsize.jpg?camera=1" WIDTH="320" HEIGHT="240"> </BODY> </HTML>

При каждом посещении этой страницы новый кадр fullsize.jpg будет создаваться и отображаться средствами Web браузера.

Автоматическое обновление изображений

AXIS 240 поддерживает три метода для автоматического обновления изображений:

Server push
Java image feed
Refresh image feed

Они представлены линками на странице AXIS Home.

Server Push
Функция Server push постоянно "выталкивает" новые кадры в Web браузер.

Частота смены изображений зависит от того, насколько быстро AXIS 240 может создавать и передавать данные по сети. Между тем, можно варьировать частоту изменения кадров в Server push внутри Web браузера.

В целях минимизации требуемой памяти для реализации данной функции AXIS 240 количество одновременно активных клиентов (точнее, запросов) в режиме Server push ограничено 5 для одного устройства. В случае превышения этого лимита для всех дополнительных пользователей становится доступен только один кадр.

Замечание:

Функция Server push в настоящее время поддерживается только Netscape Navigator. Для преодоления этого ограничения можно загрузить компонент ActiveX с Web сайта AXIS 240, который обеспечивает те же функции.

Java Image Feed
Эта функция реализована как Java апплет, который можно запускать из любого места сети. Скорость обновления кадров программируется.

Refresh Image Feed
Эта функция обязывает Web браузеры получать новые кадры с переменной скоростью. Данный режим поддерживается большинством стандартных Web браузеров.

Замечание:

Для прекращения автоматического обновления изображений выберите кнопку Stop или введите другой URL в поле location/address браузера.

Управление позиционером

При использовании позиционера Web интерфейс AXIS 240 позволяет изменять ориентацию подключенной к нему камеры удаленно.

Придерживайтесь данной последовательности шагов:

На странице AXIS 240 Home выберите Pan/Tilt Control.
С левой стороны страницы представлены маленькие изображения с активных камер. Выберите ту камеру, ориентацию которой необходимо изменить.
Изображение переместится на правую часть страницы. Дополнительно можно активизировать режим Start server push для автоматического обновления изображений или Update picture для создания нового кадра.

Canon, Sony
Выберите положение на кадре или на изображении координат для перемещения камеры в данное положение.

Градуировка на координатах положения соответствует абсолютным положениям камеры. Это означает, что при нажатии на левую стрелку позационер переместит камеру в ее крайнее левое положение.

Выберите Home для перемещения камеры в ее базовое (home) положение, которое определяется самим позиционером.

VideMech
Выберите положение на координатной полосе для перемещения камеры в заданное положение.

Координатная полоса соответствует абсолютным положениям камеры. Это означает, что при нажатии на левую стрелку позиционер переместит камеру в ее крайнее левое положение.

Выберите Home для перемещения камеры в ее базовое (home) положение, которое находится точно посередине между ее крайними положениями.

Изменение установок зума и фокуса осуществляется нажатием на полосу zoom and focus соответственно.

Замечание:

Крайние положения для перемещений, фокуса и зума определены на странице Configuration Pan/Tilt - Special VideMech Settings.

Ernitec
Нажмите на стрелку для пошагового перемещения камеры в заданное положение.


Перемещение задается относительно текущего положения камеры. Это означает, что при каждом нажатии на левую стрелку камера переместится на один шаг влево вне зависимости от текущего положения.

Для изменения зума камеры нажмите Wide (угол обзора) или Tele (масштаб) соответственно.

Замечания:

Доступ к странице управления позиционером Pan/Tilt control может быть защищен паролем. Для установки пароля на старанице AXIS 240 Home выберите Settings, Pan/Tilt и затем Protection.
Более подробная информации о конфигурировании AXIS 240 с использованием позиционера изложена в "Установка AXIS 240 с позиционером".
Страница Pan/Tilt control не может быть использована с позиционерами, имеющими управление по HTTP и TCP.

Внешние Web сайты

При использовании AXIS 240 в Internet мы рекомендуем устанавливать ее с промежуточным Web сервером, а не непосредственно. Это связано с ограниченным количеством ресурсов для буферов в AXIS 240, которые могут потребоваться для таких приложений.

Замечания:

Можно использовать CRON скрипты для задания моментов получения кадров. Если публичный web сайт не имеет высокую загрузку, то можно использовать в нем непосредственную ссылку на AXIS 240. Однако, при этом возникают три основные проблемы:

AXIS 240 должен располагаться за firewall.
AXIS 240 не может обрабатывать более 5 одновременных запросов.
Создание больших файлов типа hugesize.jpg требует много времени. При использовании CRON скрипта задержка не будет заметна.

CRON скрипт

Axis разработал расширенный сервис под названием CRON для обеспечения выполнения сервером камеры последовательностей периодических команд. Этот сервис позволяет пользователю программировать осуществляемые AXIS 240 события и выполняемые функции в зависимости от состояния триггеров/времени (triggered functions).

Script формат

CRON скрипт может содержать одну или несколько процедур (entry). Каждая процедура содержит следующие элементы:

Комментарии
Состояния триггеров (trigger condition)
Команды
Символ окончания процедуры %

Стандартная конструкция CRON скрипта представлена ниже:

`# <comment> <comment><>`		`(first entry)`
	`<trigger condition> :`
		`<command 1> ;` `<command 2> ;` `.` `.` `<command n> ;`
`%`
`# <comment>`		`(second entry)`
	`<trigger condition> :`
		`<command 1> ;` `<command 2> ;` `.` `.` `<command n> ;`
`%`
`# <comment>`		`(...nth entry)`
	`<trigger condition> :`
		`<command 1> ;` `<command 2> ;` `.` `.` `<command n> ;`
`%`

Комментарии (Comments)

Хорошим стилем программирования считается наличие перед началом каждой процедуры комментариев с ее кратким описанием. Комментарии не являются обязательными, но они должны следовать за символом <#>, как это показано ниже:

# <comment>

Пример:

# This cron entry will...

Состояние триггеров (Trigger Condition)

Выполнение содержащейся в процедуре команды зависит от состояния триггеров. Состояние триггеров задается шестью раздельными полями, заканчивающимися обязательно двоеточием ":".

<Minute> <Hour> <Day> <Month> <Day of the week> <Input and Boot (optional)> :

Поля времени и даты (Time and Date Event Fields)
Первые пять полей определяют время и дату события, т.е. минуту, час, день, месяц и день недели. Обратите внимание, что CRON скрипт использует 24-часовое представление времени.

Синтаксис каждого поля определяется следующими правилами:

Каждое поле времени или даты может содержать несколько цифровых переменных события, которые разделяются запятыми или дефисом.
Каждое поле ограничивается пробелом.
Знак звездочка <*> символизирует все значения соответствующих переменным времени и даты. Например, * * * * * означает каждую минуту, каждый час, каждый день, каждый месяц и каждый день недели.
Значения численных переменных, разделенных дефисом <-> означает соответствующий диапазон значений. Например, 2-6 означает от 2 до 6.

Пример:
Срабатывать каждый месяц, между 4ым и 8ым числами в 10.03,12.03 и 14.03:

3 10,12,14 4-8 * * :

Поле Input и Boot
Шестое поле содержит массив символов. Это поле необязательно и определяет срабатывание по значениям Input и Boot.

Оно позволяет запрограммировать AXIS 240 по включению, загрузке и по заранее определенным состояниям кнопки Control и портам Digital Input, используя триггерные переменные BOOT, B, I1, I2, I3 и I4 соответственно. Триггерные переменные B, I1, I2, I3 и I4 используются для активизации условий, а /, \, 0 или 1 описывают, когда необходимо реагировать на то или иное состояние триггерных переменных.

Следующая таблица содержит возможные значения триггерных перменных и их условие срабатывания:

Триггерная переменная	Описание
BOOT	Активизация при инициализации.
\B	Активизировать, когда кнопка Control переходит из состояния "1" (high) в "0" (low).
/B	Активизировать, когда кнопка Control переходит из состояния "0" в "1"
1B	Активизировать, когда кнопка Control в состоянии "1" (нажата).
0B	Активизировать, когда кнопка Control в состоянии "0" (отпущена)
\I1	Активизировать после перехода состояния порта Input 1 из "1" в "0".
/I2	Активизировать после перехода "0"-"1" порта Input 2.
1I3	Активизировать, когда порт Input 3 имеет уровень "1".
0I4	Активизировать, когда порт Input 4 имеет значение "0".
... и т.д.

Замечание:

AXIS 240 опрашивает входные порты каждые 0.2 секунды. Таким образом, более быстрый логический переход не будет обнаружен. Комбинацией триггерных переменных с помощью логической функции AND (&) можно описывать сложные триггерные механизмы.

Пример 1
Активизировать после того, как к кнопка Control меняет состояние с "1" на "0" и порт Input 1 принимает значение "1".

\B&1I1

Пример 2
Активизировать по условию порт Input 2 - "0" и Input 4 - "1".

0I2&1I4

Сводная информация
Приведенная ниже таблица содержит допустимые значения триггерных полей:

	Поля даты и времени					Поля портов Input и Boot (опция)
Поле #	1	2	3	4	5	6
Описание	Минута	Час	День	Месяц	День недели	Условие
Допустимые значения	* 0-59	* 0-23	* 1-31	* 1-12	* 0-6 0 = Воскресенье	BOOT B I1, I2, I3, I4

Команды

Внутри процедур используется несколько команд. Все команды должны оканчиваться точкой с запятой <;>.

Список команд:

Команда	Описание
alert	Посылает небольшое сообщение на удаленный хост.
buffer_init	Инициирует (стирает) буфер изображений.
buffer_start	Начинает записываеть кадры в буфер изображений.
buffer_stop	Прекращает записывать кадры в буфер изображений.
ftp	Передает изображение на удаленный хост, используя FTP.
mail	Посылает e-mail по SMTP.
offline	Прекращает текущее PPP соединение.
online	Производит набор номера на модеме для установки PPP соединения.
reset	Стирает программое обеспечение или инициирует состояние устройства.
sleep	Прерывает выполнение CRON скрипта.
snapshot	Обновляет изображение последнего кадра.

Замечания:

Подробное описание синтаксиса и команд содержится в Приложение H - Каманды CRON скрипт.
Все процедуры выполняются параллельно, а команды внутри них - последовательно, т.е. вторая команда не начнет выполняться, пока не окончится выполнение первой.

Редактирование CRON скрипт

Выберите на странице AXIS 240 Home кнопку CRON для доступа к встроенному текстовому редактору для генерации CRON скрипта. Новый CRON скрипт затем будет автоматически загружен в AXIS 240.

Для редактирования CRON скрипта можно также использовать стандартный текстовый редактор и затем загрузить его в AXIS 240 по FTP.

Замечания:

Если номер камеры не указан явно в команде, то CRON скрипт будет относиться к камере, определенной как базовая.
Только один CRON скрипт может находиться в AXIS 240 в один момент времени. После того, как инсталлируется новый скрипт, активные процедуры от предыдущего скрипта прекращают свое исполнение и автоматически стираются из памяти.

Файл с CRON скриптом, содержащий ошибки, не будет загружен в AXIS 240, что, соответственно, не приведет к стиранию предыдущего успешно загруженного скрипта.

Пример:

# Это пример CRON скрипта:

# Раз в день моя мать получает письмо по e-mail
# содержащее изображение lastshot.jpg.
0 0 * * * * :
mail -s "Hi mom! Look what my little camera has taken for you." -a lastshot.jpg -t mother@some.site;
%

# Вторая процедура сохраняет изображение fullsize
# используя ftp на ftp сервер an.ftp.site в
# /home/snapshots когда input 1 принимает значение "1".
* * * * * /I1 :
ftp -host an.ftp.site -user aUser -pass aPass -src fullsize.jpg -dest home/snapshots;
%

# Третья процедура набирает ISP и запоминает
# изображение на ftp сервере an.ftp.site каждый
# час. После этого соединение прекращается.
0 * * * * :
online -dial aNumber -user aUser -pass aPass;
ftp -host an.ftp.site -user aUser -pass aPass -src fullsize.jpg -dest home/snapshots;
offline;
%

Загрузка CRON скрипта по FTP

Загрузки файла с CRON скриптом cron.txt в AXIS 240 по FTP осуществляется в следующей последовательности:

Начните FTP сессию, используя команду ftp <camserv>
Последует запрос об имени пользователя и пароле. По умолчанию они root и pass соответственно.
Перейдите в двоичный режим, используя команду bin
Загрузите скрипт командой put cron.txt cronscript
FTP выдаст сообщение "File transfer complete" или аналогичное после завершения передачи файла. CRON скрипт активизируется через минуту после загрузки в AXIS 240.

Пример

C:\Temp>ftp 171.16.3.30
Connected to 171.16.3.30.
220 AXIS 240 Jun 6 1998 ready.
User (171.16.3.30:(none)): root
331 User name ok, need password
Password:
230 Root user logged in
ftp> bin
200 TYPE set to I.
ftp> put cron.txt cronscript
200 PORT command successful.
150 Opening data connection for cronscript (171,16,4,70,4,6), (mode binary).
226- Compilation OK
Events initiated
226 File transfer complete
112 bytes sent in 0.00 seconds (112000.00 Kbytes/sec)
ftp> quit
221 Goodbye.

Параметры Common Gateway Interface (CGI)

Common Gateway Interface (CGI) является стандартным интерфейсом информационного HTTP или Web сервера для внешних приложений.

CGI программа внутри AXIS 240 позволяет пользователю задать характеристики кадра в рамках встроенного запроса URL. Пользователь генерирует эти запросы в форме строки запроса, добавленной к URL AXIS 240.

Можно использовать CGI параметры для простых операций ввода-вывода через HTTP с портом позиционера.

CGI параметры кадров

Для запроса кадра используется следующий синтаксис:

http://<cameraname>/<imagefile>?<parameter>=<value>[&<parameter>=<value>...]

Приведенная ниже таблица содержит CGI параметры кадра:

Параметр/Синтаксис	Описание	Значения
camera=<n>	Задается источник создаваемого кадра. Если параметр отсутствует, то используется базовая камера.	1/2/3/4/5
compression= <value>	Изменение качества изображения и размера файла.	medium/high/low
color=<value>	Выбор цветного или черно-белого изображения.	normal/none
axislogo=<value>	Показывать/Скрыть логотип Axis.	off/on
clock=<value>	Показывать/Скрыть штамп времени.	off/on
rotation=<value>	Вращение изображения.	normal/upsidedown/90deg/ 270deg
mirror=<value>	Зеркальное отображение кадра в горизонтальной плоскости.	off/on
Cropping/ top=<value> &left=<value> &width=<value> &height=<value>	Отображение части кадра формата `hugesize'.	Значения параметров задаются в пикселах и округляются до чисел, кратных 8 (например, 45 округлится до 40). Сумма параметров Top+height не должна превышать размер по высоте изображения `hugesize' (576 для PAL и 480 для NTSC). Сумма параметров Left+width не должна превышать размер по длине изображения `hugesize' (704 для PAL и 640 для NTSC)
move=<x>	Повернуть позиционер на 5 градусов в заданном направлении.	up/down/left/right/home
pan=<n>	Повернуть позиционер по вертикали на <n> градусов относительно базового положения.	-180 ... 180
tilt=<n>	Повернуть позиционер по горизонтали на <n> градусов относительно базового положения.	-180 ... 180
rpan=<n>	Повернуть позиционер по вертикали на <n> градусов относительно текущего положения.	-180 ... 180
rtilt=<n>	Повернуть позиционер по горизонтали на <n> градусов относительно текущего положения.	-180 ... 180
zoom=<n>	Изменить зум камеры на заданный угол.	1 ... 999 где 1 соответствует отсутствию зума

Замечания:

CGI параметры, вставленные в URL запрос, временно заменяют параметры изображений, установленные на странице Configuration - Image.
CGI параметры по изменению положения камеры применимы только при использовании одного из поддерживаемых позиционеров. В документации по позиционеру можно найти более подробную информацию о том, как задать базовое положение камеры.

Пример 1
Запрос кадра fullsize JPEG от базовой камеры, подключенной к AXIS 240, называемой camserv, который должен содержать данные о времени и иметь вращение на 270 градусов:

http://camserv/fullsize.jpg?clock=on&rotation=270deg

Пример 2
Запрос кадра с высоким сжатием формата hugesize JPEG от камеры, подключенной к camserv, порт CAM2:

http://camserv/hugesize.jpg?camera=2&compression=high

Пример 3
Повернуть камеру, подключенную к camserv , порт CAM3 на 45 градусов вправо:

http://camserv/fullsize.jpg?camera=3&pan=45

CGI параметры для операций ввода/вывода
Для операций ввода/вывода через порт позиционера используется синтаксис:

http://<cameraname>/cgi-bin/control?<parameter>= <value>[&<parameter>=<value>...]

Приведенная ниже таблица содержит CGI параметры для операций ввода/вывода:

Параметр/Синтаксис	Описание	Значения
dataout=<string>	Передает строку данных на порт позиционера. Максимальный размер - 128 байт.	Шестнадцатиричное кодирование байтов {0, 1, 2, 3, 4, 5, 6, 7, 8, 9, A, B, C, D, E, F, a, b, c, d, e, f}
read=<n>	Считывает заданое количество байтов с порта позиционера. Возвращаемое значение имеет шестнадцатиричный код и размещается между символами "#", например #3A#.	1 ... 128
wait=<n>	Означает ожидание заданного количества секунд перед считыванием с порта позиционера. Используется совместно с параметром "read".	1 ... 9
flush=<value>	Стирает входной буфер порта позиционера. Требуется всегда при комбинировании с другими параметрами.	yes/no

Пример 1
Записать строку данных 430001FF в порт позиционера:

http://camserv/cgi-bin/control?dataout=430001FF

Пример 2
Очищает входной буфер, записывет строку данных 2B004C4C4F в порт позиционера и ожидает 5 секунд до получения ответа. AXIS 240 вернет значение Web браузеру:

http://camserv/cgi-bin/control?flush=yes
&dataout=2B004C4C4F&wait=5&read=20

Пример 3
Страница HTML page для считывания и записи в порт позиционера:

<HTML>
<HEAD>
<TITLE>HTTP Input/Output Test Page</TITLE>
</HEAD>
<BODY>
<H2>HTTP Input/Output Test Page</H2>
<FORM ACTION="http://camserv/cgi-bin/control" method=post>Write hexadecimal byte string
<input type=text size=20 maxsize=19 name="dataout"> to Pan/Tilt port.
<P>Read  <input type=text name=read value="0" size=4> bytes from Pan/Tilt port.
<P>Wait  <input type=text name=wait value="1" size=4> seconds.
<P><input type=submit name="Send" value="Send HTTP Request"></FORM>
</BODY>
</HTML>

Замечание:

Для разрешения операций ввода/вывода по протоколу HTTP AXIS 240 должен быть правильно сконфигурирован. См. "Установка AXIS 240 при подключении позиционера".

Потокол поддержки режима точка-точка (PPP)

AXIS 240 поддерживает протокол работы точка-точка Point to Point Protocol (PPP), предназначенный для использования в Internet-соединениях и в других сетевых протоколах по последовательному каналу. Реализуется это следующими способами:

Непосредственное подключение по последовательному каналу через нуль=модемный кабель или
Подключение, где используется модем и телефонная линия (включая цифровые линиии типа ISDN).

PPP может быть транспортом для любого IP протокола и позволяет осуществлять удаленный доступ к AXIS 240 таким образом, как будто он непосредственно подключен в локальную сеть. Основным различием между подключением PPP и Ethernet является скорость передачи. Стандартное подключение к сети Ethernet имеет скорость 10 Mбит/сек. (максимальная теоретическая пропускная способность), тогда как аналоговый модем функционирует с максимальной скоростью до 56 kбит/сек.

Установка PPP в среде Windows 95

Выполняйте следующую инструкцию при конфигурировании PPP в среде Windows 95:

Подключите модем к последовательному порту AXIS 240 (рекомендуется использовать модем US Robotics).
Из Windows desktop дважды нажмите на иконку My Computer и затем откройте Dial-Up Networking.
Двойное нажатие на Make New Connection. В этом диалоге определите имя создаваемого нового подключения в поле `Type name for the computer you are using'. Выберите имя модема из отображаемого списка модемов.
Выберите Configure... и задайте параметры модема на странице Properties. Можно использовать все имеющиеся установки "по умолчанию", но убедитесь, что заданная скорость соответствует установленному модему и не превышает 38,400 bps, что является максимальной скоростью для последовательного порта AXIS 240.
Выберите Connection tab и затем кнопку Advanced. Проверьте `Use flow control' и выберите select Hardware (RTS/CTS). Выберите OK для возврата в диалог `Make new connection'.
Введите номер телефона, к которому подключен AXIS 240 с другим модемом. Выберите Next.
Выберите Finish. Система скорректирует базу данных драйверов и новый диалог появится в Dial-Up Networking.

Обращение к удаленному AXIS 240
Следуйте инструкции по установке соединения с удаленным AXIS 240:

Для установки подключения по модему к удаленному AXIS240 необходимо два раза нажать на созданную в рамках предыдущего параграфа иконку.
Введите имя пользователя и пароль, затем выберите Connect. Диалоги состояния "Dialing" и "Logging onto the network" предназначены для отображения состояния и успешности соединения с <name>. Для получения доступа к AXIS 240 введите Internet адрес (URL) камеры в поле location Web браузера. Убедитесь, что опция proxy сервера не используется (Netscape: меню Options\Select Network\Proxies).

Установка режима PPP в Linux

Следуйте приведенным ниже инструкциям для соединения хоста Linux с AXIS 240, используя PPP:

Создайте файл, используя команды:

ABORT BUSY ABORT 'NO CARRIER' '' ATDT<phone number> CONNECT

Сохраните файл в виде .DIAL_240 в корневой директории. Этот скрипт производит набор номера <phone number> и затем ожидает соединения с последующей отработкой процесса установки PPP соединения.
Для открытия соединения введите:

pppd connect '/usr/sbin/chat -f DIAL_240' 115200 /dev/modem или

pppd connect '/usr/sbin/chat -f DIAL_240' :192.168.3.219 115200 /dev/modem

Последний вариант команды присваивает AXIS 240 временный Internet адрес 192.168.3.219. Если адрес не задается, как это показано в первом варианте, устройство использует свой адрес, ранее определенный командой arp. Обратите внимание на то, что для установки соединения необходимо быть пользователем или иметь права пользователя root. Модем постарается установить соединение, и затем процесс PPP будет работать как фоновый. Подсказка shell при этом появится автоматически. Для прекращения взаимодействия необходимо задать команду -detach.

Приблизительно через 20 секунд соединение будет осуществлено. Затем необходимо обратиться командой ping к AXIS 240 и убедиться, что он находится в режиме online. Ответ на команду ping будет выглядеть аналогично представленному ниже:

64 bytes from 192.168.3.219: icmp_seq=0 ttl=15 time=197.0 ms

64 bytes from 192.168.3.219: icmp_seq=1 ttl=15 time=180.0 ms

Для прекращения соединения введите:

kill -TERM `cat /var/run/ppp0.pid`

Режим Zmodem

Подключение модема

При подключении AXIS 240 к модему появляется возможность загрузки изображений кадров на удаленный компьютер, используя стандартный модем.


Данные по изображениям и конфигурации могут быть переданы по последовательному каналу при помощи протокола Zmodem. Этот протокол поддерживается большинством коммуникационных пакетов для UNIX и PC/Mac.

Передача файлов

Для инициализации передачи файлов наберите команду sz и затем имя передаваемого файла, например:

sz fullsize.jpg

Большое количество коммуникационных пакетов позволяет автоматически загружать файлы с кадрами, т.е. они сами обнаруживают, что процесс передачи файлов установлен, и отвечают за выполнение процесса передачи. Если коммуникационный пакет не поддерживает этого, то необходимо вручную указывать 'receive zmodem' (или нечто подобное).

Успешно переданный файл изображения кадра будет в формате JPEG, т.е. будет являться копией кадра, имевшегося в собственной файловой системе AXIS 240.

Замечание:

До передачи файла от AXIS 240 необходимо правильно сконфигурировать хост и удаленный модем. Более подробная информация по этому поводу содержится в Приложение E - Последовательный порт ввода-вывода.

[Начало] [Предыдущая] [Следующая] [Содержание] [Сервера Камер]

Все технические вопросы посылайте в адрес:

AXIS Internatinal Tech-Support или Техническая поддержка AXIS в Компании TerraNet

Tel: +7 499 1909986, +7 495 7691306 Fax: +7 499 1909986
125367, Москва, Полесский проезд дом 16 офис 309
